Caisson de ventilation
Le caisson de ventilation s’apparente à une boîte cubique ou en forme de parallélépipède occupant le moins de volume possible dans l’emplacement qui lui est dédié. Selon les cas, il existe aussi des caissons ventilation de grandes dimensions servant à équiper le toit d’un magasin, d’un atelier… Les dimensions conditionnent la taille ainsi que la puissance motrice du caisson de ventilation industrielle.
LES CAISSONS DE VENTILATION ROSENBERG
Notre logiciel personnalisé selon vos besoins
Rovent, notre logiciel en ligne est à disposition des clients Rosenberg pour vous permettre de faciliter vos choix de ventilateurs en prenant en compte vos besoins et vos contraintes.
Les caissons de ventilation, qu’est-ce que c’est ?

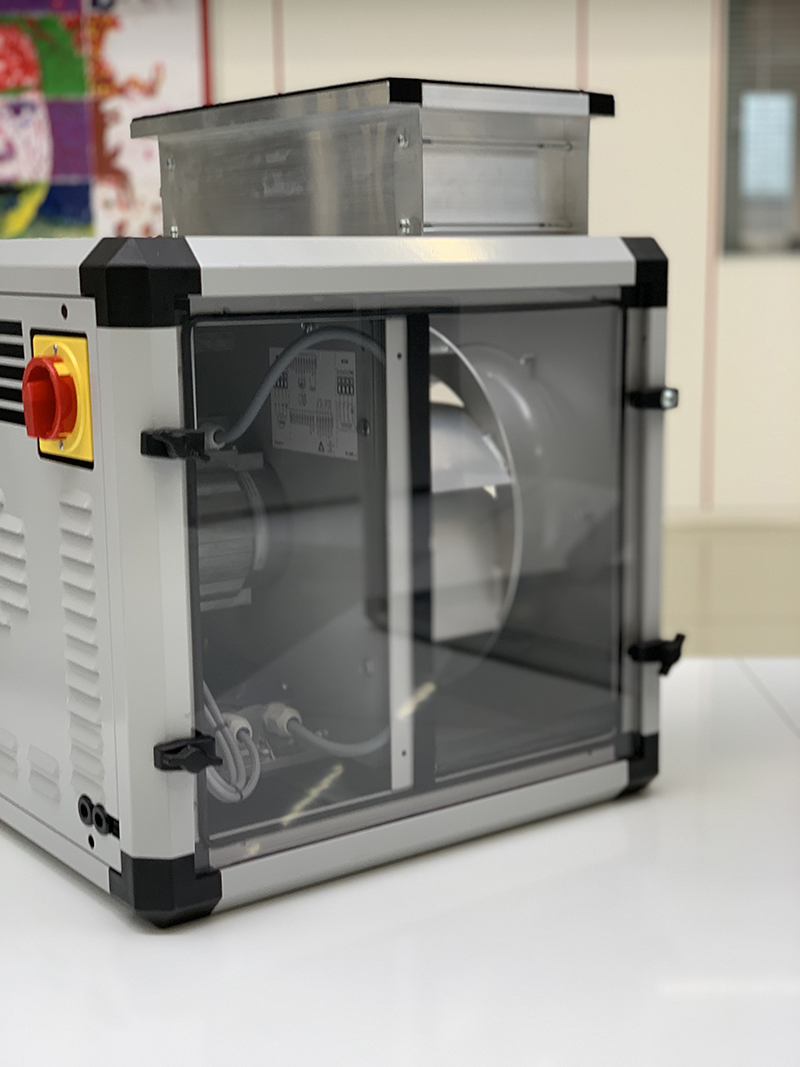

Composition d’un caisson de ventilation
Un caisson de ventilation (appelé également caisson d’extraction ou d’insufflation), est un groupe de moto ventilateur dans un caisson, habituellement isolé pour des raisons de niveaux sonores. Généralement, un caisson de ventilation, via une armoire de climatisation, servira à répartir de l’air chaud ou froid vers les bouches de distribution de différentes pièces d’un local professionnel.
Les différentes applications
Vous retrouverez les caissons de ventilation dans de nombreuses applications telles que :
- bureau,
- bar / restaurant,
- immeuble d’habitation,
- garage,
- usine,
- école,
- cinéma,
- magasin
- clinique / hôpital
- salle de sport / gymnase
- supermarché
- parking
- maison
- hôtel
- cuisine professionnelle
Conception d’un caisson de ventilation
La conception du caisson de ventilation industrielle obéit au même principe que celle d’un caisson d’insufflation d’air. Il intègre un groupe moto-ventilateur isolé, de façon à réduire la nuisance sonore, ainsi qu’un filtre en option pour optimiser la qualité d’air circulant à l’intérieur. Le caisson de ventilation se transforme en une centrale de traitement d’air dès lors qu’on y incorpore un ou deux batteries de chauffage ou de climatisation. La répartition de l’accès de l’air vers une seule issue est assurée par une seule sortie de départ d’air. Le caisson de ventilation étant approvisionné en air par une gaine d’arrivée. Au lieu de produire une aspiration via plusieurs bouches, le caisson de ventilation se chargera donc plutôt d’orienter le flux d’air vers un réseau gainable.
Caisson de ventilation double
flux : fonctionnement
Le caisson de ventilation double flux est un système qui permet à la fois d’extraire l’air vicié du logement, du local, de l’atelier et de lui souffler de l’air frais. Son principe est basé sur l’utilisation d’un échangeur qui récupère la chaleur de l’air expulsé afin de réchauffer l’air entrant avant de le distribuer dans les pièces. Grâce à ce fonctionnement, l’air entrant est donc proposé à une température un peu plus haute et permet alors de faire des économies d’énergie en termes de consommation pour le chauffage.

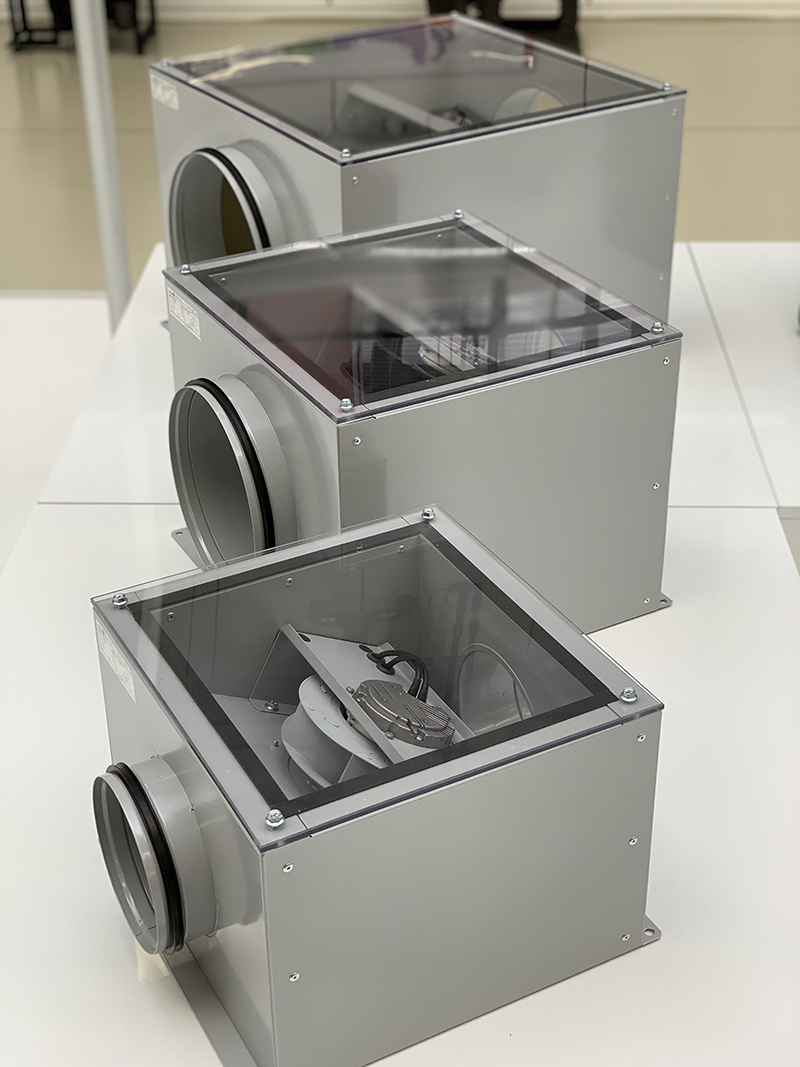

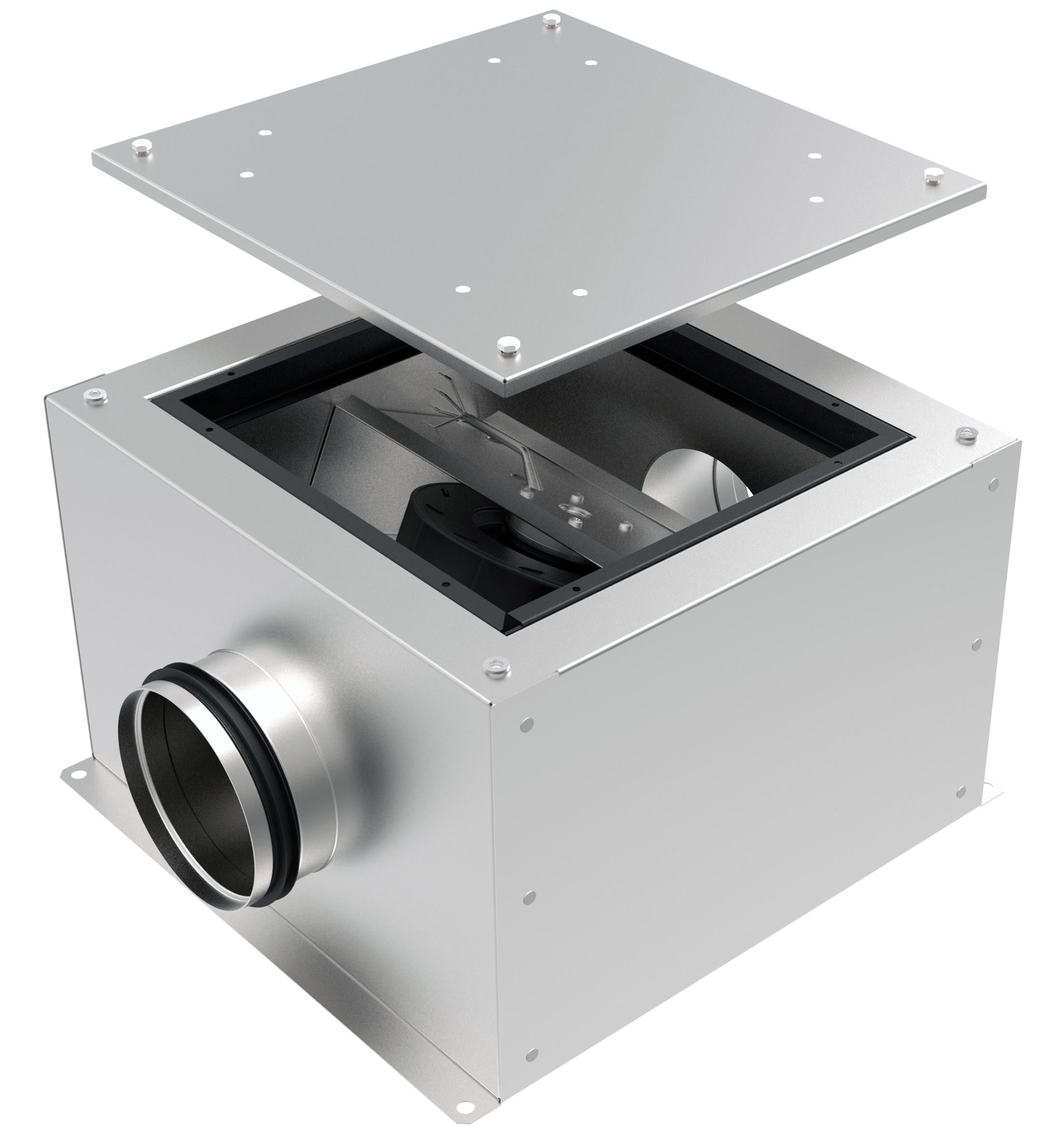

Caisson insonorisé de gaine (Zerobox)
Avantages de la version AC :
- Produit Insonorisé de 40mm d’épaisseur de fibre de verre
- Facilité de maintenance
- Variation de vitesse
- Boite à borne extérieure : Facilité de connexion
Avantages de la version EC :
- Économies d’énergies
- Meilleurs Rendements
- Caisson autonome
- Variation 0-10V (Régulation débit constant / pression constante : Par capteur température, C02, Capteur de pression hygrométrie, retour alarme etc..)
- Insonorisation de 40 mm d’épaisseur de fibre de verre
- Facilité de maintenance
- Boite à borne extérieure : Facilité de connexion

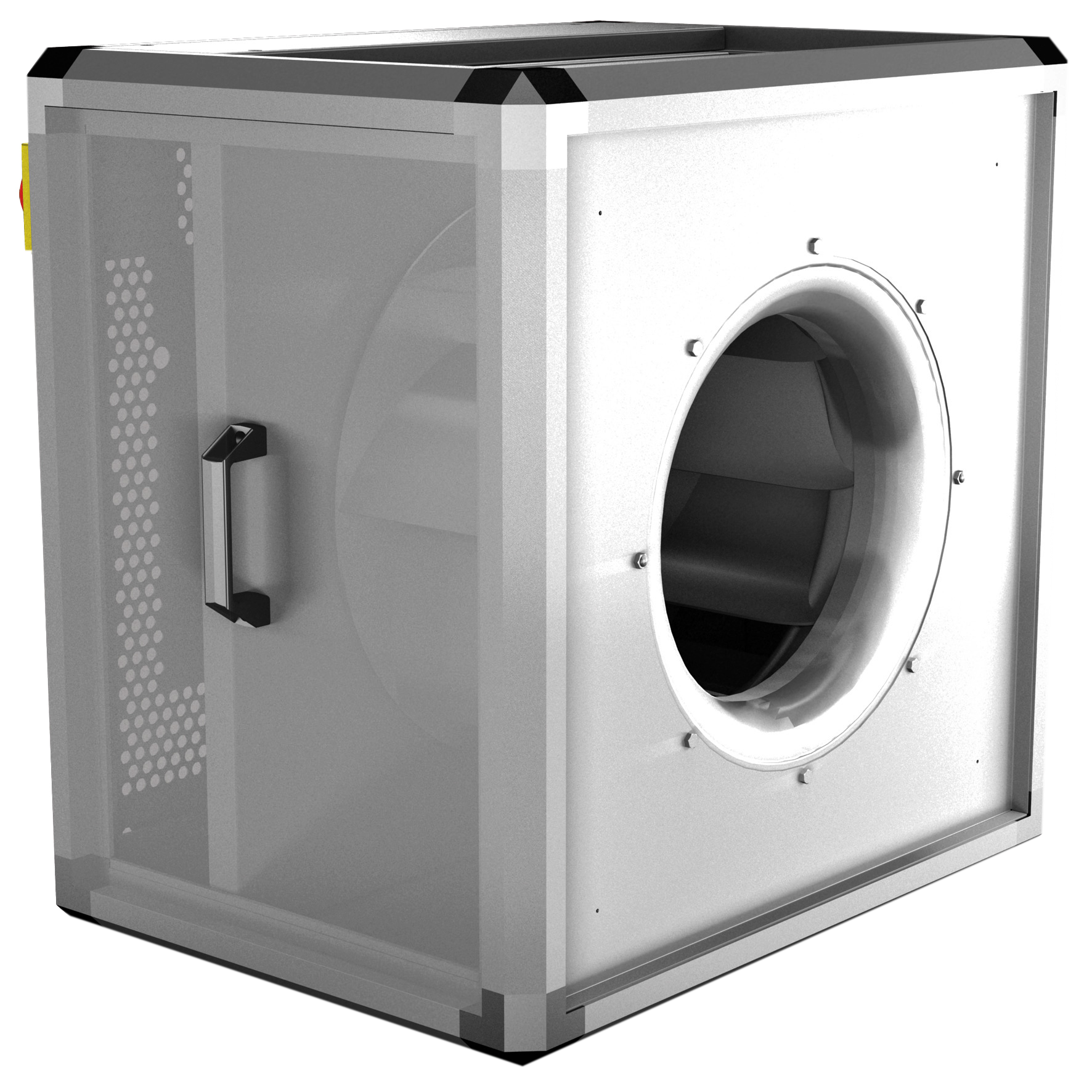

Caisson insonorisé (UNOBOX)
Avantages de la version AC :
- Insonorisation de 20 mm d’épaisseur de fibre de verre
- Installable dans toutes les positions
- Refoulement à 180° (Horizontal) et 90° (Vertical)
- Facilité de maintenance par des trappes d’accès
- Installation intérieure et extérieure
Version haute température AC :
- Utilisable avec des hautes températures jusqu’à 110°C
- Bac des condensats avec évacuation déjà intégrée
- Utilisable dans des airs pollués
- Interrupteur ON/OFF intégré
- Refoulement à 180° et 90°
- Facilité de maintenance par trappe d’accès suite à sa mise en place
Avantage de la version EC :
- Economies d’énergies
- Empilable avec solution sur mesure
- Meilleurs rendements extraction
- Refoulement 180° (Horizontal) et 90° (Vertical)
- Moteur paramétré en 50-60Hz
- Variation 0-10V (Régulation débit constant / pression constante : Par capteur température, C02, Capteur de pression hygrométrie, retour alarme etc..)
Version haute température EC
- Utilisable dans des hautes températures jusqu’à 120°C tout en conservant les meilleurs rendements
- Empilable avec solution sur mesure
- Bac des condensats avec évacuation déjà intégré
- Utilisable dans des airs pollués
- Refoulement 180° et 90°
- Facilité de maintenance par trappes d’accès selon environnement
Selon les modèles, nos caissons peuvent être en 230V ou 400V (moteur triphasé), système simple ou double flux (extraction et insufflation). N'hésitez pas à consulter les fiches produits de notre marque Rosenberg, utilisation afin d'obtenir des informations précises : données, dimensions, diamètre de la ventilation...
Si vous avez besoin d'une aide afin de faire un choix en fonction des types de bâtiments(extraction, renouvellement air, insufflation, aération...), de la qualité de l'air, du m3 h nécessaire lors du fonctionnement du caisson de ventilation, du piquage entrée et sortie, d'un prix ht caisson, d'un devis... contactez notre équipe spécialisée. Votre demande obtiendra une réponse dans les plus brefs délais.
