Rénovation de 3 CTA au CRNA Ouest

Nos équipes sont intervenues sur le site du CRNA Ouest, situé à Loperhet, dans le cadre d’un projet de rénovation de centrales de traitement d’air destinées au refroidissement d’une salle informatique.

Des centrales de traitement d’air performantes mais énergivores

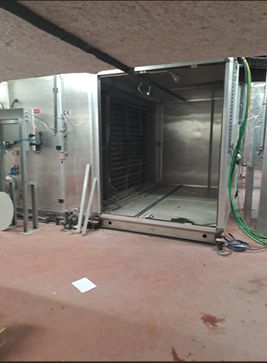

L’installation existante était composée de trois centrales de traitement d’air double flux horizontales de marque TCF, mises en service en 1998.
Chaque centrale traitait un débit de 40 000 m³/h, avec une puissance électrique installée de 29 kW en soufflage et 11 kW à la reprise. Deux centrales fonctionnaient en continu, la troisième étant utilisée en secours.

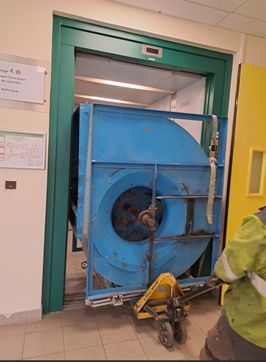

Si le refroidissement de la salle informatique était jugé satisfaisant, l’exploitation quotidienne révélait deux limites majeures : une consommation électrique élevée, de l’ordre de 60 kW en fonctionnement continu, et une maintenance lourde nécessitant des interventions complexes sur les courroies, les moteurs et les volutes, avec des opérations de manutention au palan.

Une solution de rénovation de centrales de traitement d’air basée sur la technologie EC

Pour répondre à ces enjeux, une solution de rénovation par retrofit de ventilateurs a été mise en œuvre, avec un passage vers la technologie moto-turbine EC.

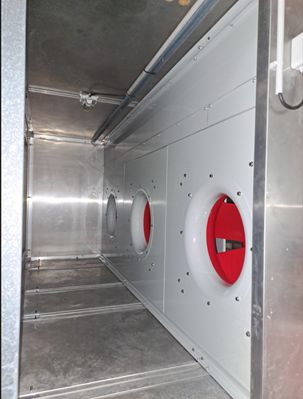

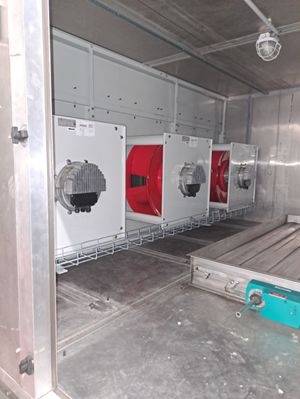

Chaque centrale a été équipée de cinq ventilateurs EC de diamètre 500 mm en aluminium au soufflage, et de trois ventilateurs EC de diamètre 560 mm à la reprise.

La prestation comprenait une fourniture clé en main du matériel, incluant les ventilateurs, les tôleries et les kits d’installation. Les ensembles ont bénéficié d’un revêtement peinture anti-corrosion, d’une visserie inox avec frein filet, et surtout de la suppression complète des courroies. La conception retenue permet désormais la dépose des ventilateurs un par un, manuellement, sans recours à des moyens de levage lourds.

Des bénéfices immédiats en exploitation

La rénovation a permis une amélioration notable du confort acoustique, avec une baisse globale du niveau sonore, particulièrement perceptible lorsque les trois centrales fonctionnent simultanément.
La nouvelle architecture apporte également un gain important en matière de sécurité et de continuité de service. Grâce à la redondance offerte par la multiplication des ventilateurs, une défaillance ponctuelle n’entraîne plus d’arrêt brutal de l’installation : les autres ventilateurs compensent automatiquement.

La maintenance est elle aussi fortement simplifiée. L’absence de courroies réduit les interventions régulières, limite les risques mécaniques et allège considérablement les opérations de maintenance préventive et corrective.

Des économies d’énergie mesurées et significatives

Les mesures réalisées après mise en service confirment les performances énergétiques de la solution.
En configuration standard, avec deux centrales en fonctionnement, une réduction de consommation de 29 % a été observée sur deux centrales sur trois. Lorsque les trois centrales fonctionnent en parallèle, les économies atteignent près de 50 %.

Un simple ajustement du débit d’air, de l’ordre de –15 %, permettrait par ailleurs d’atteindre ces niveaux de gains énergétiques sans modification structurelle supplémentaire.

Ce projet de rénovation de centrales de traitement d’air illustre concrètement le potentiel des installations existantes lorsqu’elles sont modernisées avec des solutions adaptées.
Au-delà des économies d’énergie, la solution mise en œuvre apporte des bénéfices durables en matière de fiabilité, de maintenance et de confort d’exploitation.

Vous exploitez une centrale de traitement d’air vieillissante ?
Un projet de retrofit peut générer des gains bien plus importants qu’on ne l’imagine.

ROI brut estimé à 6,5 ans pour 3 CTA
