Mur de ventilateurs EC XXL pour une chambre climatique industrielle
Secteur d’activité du client : CVC
Problématique client : Le client recherchait une solution de ventilation à très haut débit avec redondance intégrée.
Découvrez la solution que nous lui avons apportée pour atteindre ses objectifs :
Notre solution :
Nous sommes intervenus auprès d’un industriel du secteur du CVC dans le cadre de la réalisation d’une future chambre climatique nécessitant des performances aérauliques particulièrement élevées.
Réalisation d’un mur de ventilateurs EC sur mesure

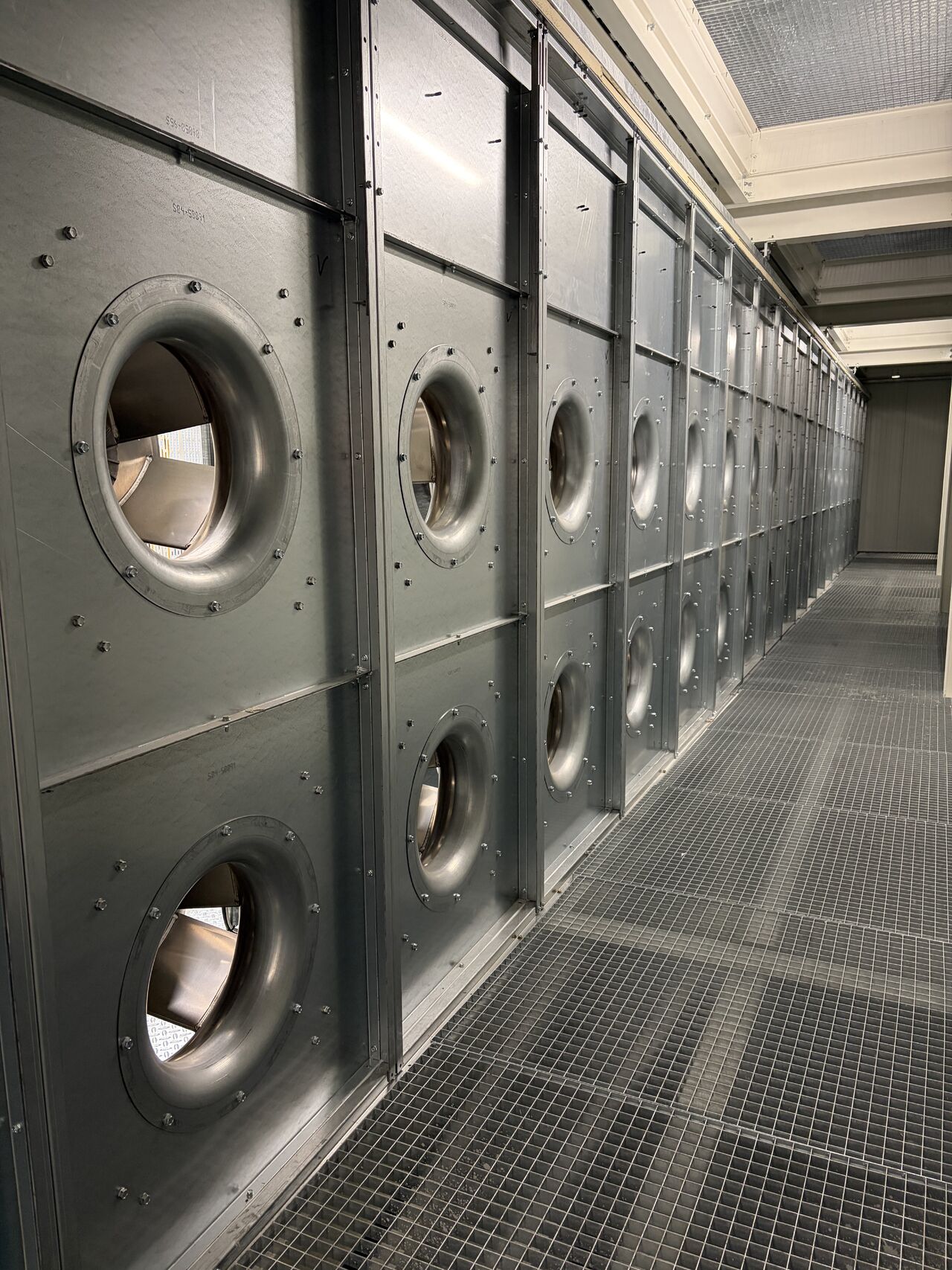

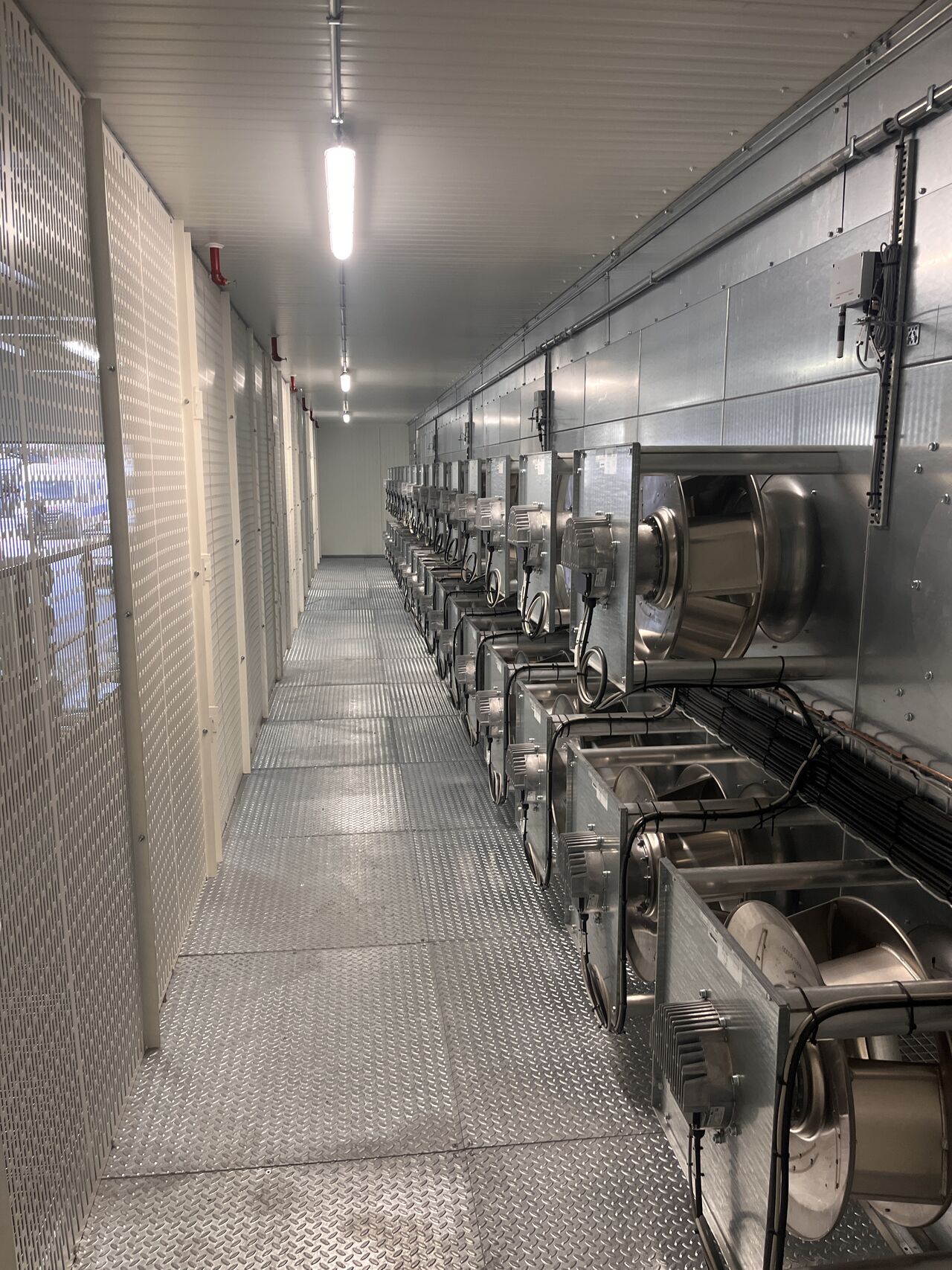

Pour ce projet, Rosenberg France a fourni les plus grands murs de ventilateurs EC réalisés à ce jour par nos équipes. L’installation se compose de deux murs de ventilation de 18 mètres de long et 2,5 mètres de haut, intégrant chacun 34 ventilateurs EC de diamètre 500 mm.
L’ensemble développe un débit total de 682 500 m³/h sous 1 100 Pa, avec une plage de fonctionnement comprise entre -20°C et +60°C et jusqu’à 100 % d’humidité relative. Ces caractéristiques permettent de répondre aux exigences des applications climatiques industrielles les plus contraignantes.

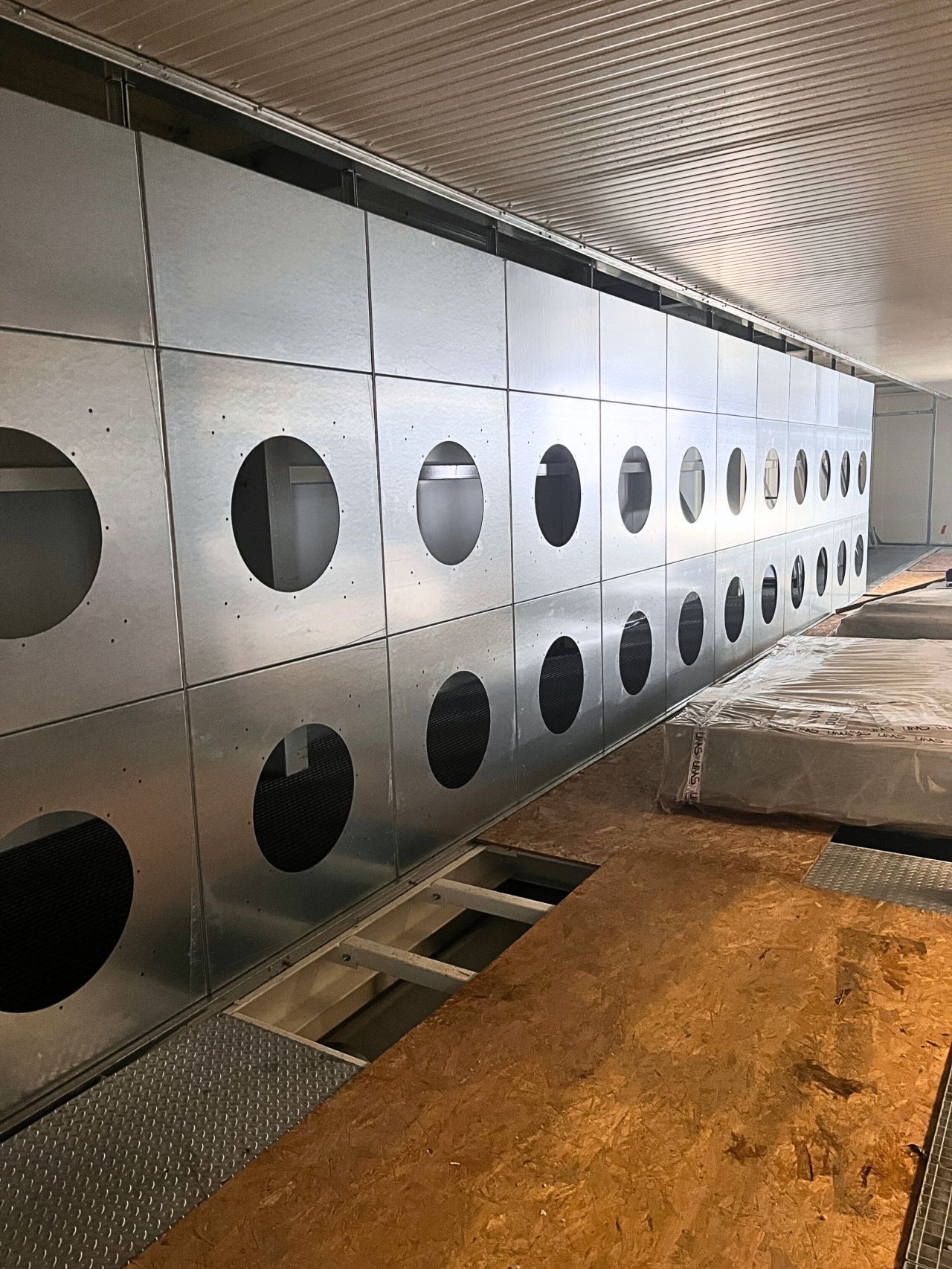

Notre fourniture comprenait les ventilateurs EC, l’ensemble de la tôlerie d’adaptation ainsi que les kits d’installation nécessaires à l’intégration des murs de ventilation dans l’équipement du client.
Grâce à l’architecture en mur de ventilateurs, l’installation bénéficie d’une redondance particulièrement élevée. En cas de défaillance d’un ou plusieurs ventilateurs, les unités restantes adaptent automatiquement leur vitesse afin de maintenir le point de fonctionnement demandé, limitant ainsi les risques d’arrêt de l’installation.
Cette conception permet également d’obtenir une répartition homogène du flux d’air tout en offrant une solution fiable, performante et adaptée aux applications nécessitant de très grands débits.
Que ce soit dans le cadre d’une rénovation de CTA existante, d’une CTA maçonnée ou d’un projet spécifique nécessitant une solution sur mesure, les murs de ventilateurs EC constituent une alternative performante pour améliorer la disponibilité et la pérennité des installations de traitement d’air.
Pour résumer, cette installation représente plus de 682 500 m³/h de débit d’air et 68 ventilateurs EC intégrés dans les plus grands murs de ventilation réalisés par Rosenberg France à ce jour !

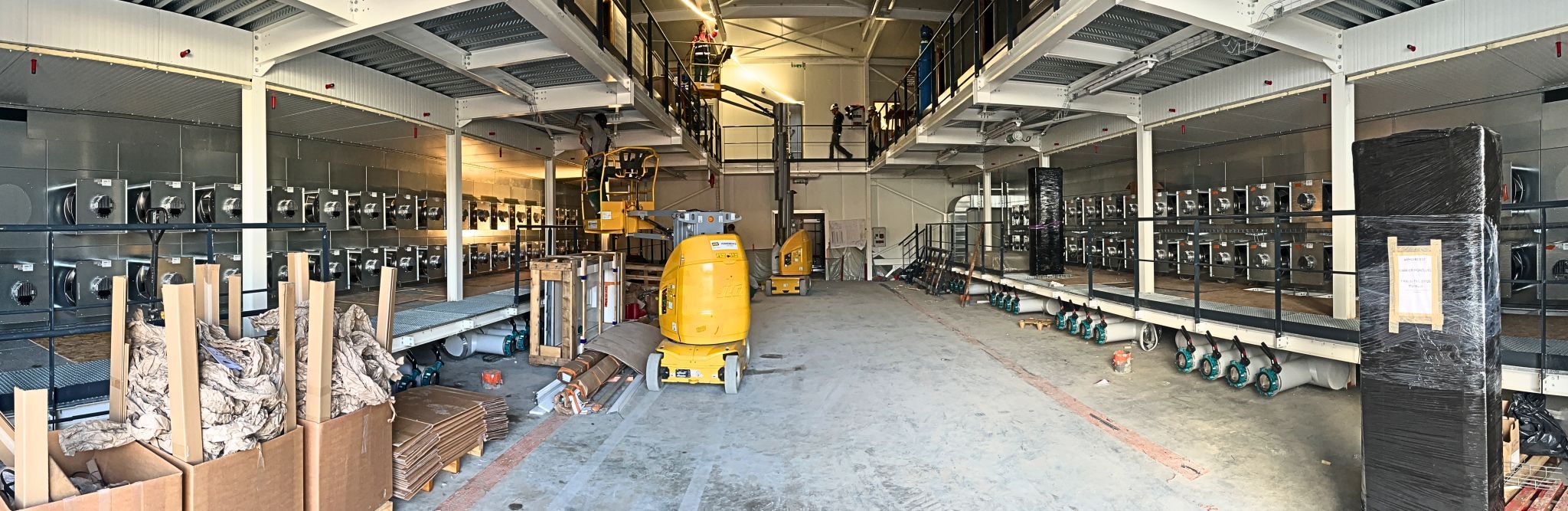

2 murs de ventilation de 18 m !
