Fourniture de caissons d’extraction ATEX pour une industrie chimique
Secteur d’activité du client : Industrie chimique
Problématique client : assurer l'extraction d'air chargé en Pentane en zone ATEX tout en garantissant la conformité réglementaire et la sécurité d'exploitation du site industriel.
Découvrez la solution que nous lui avons apportée pour atteindre ses objectifs :
Sécuriser une installation avec des caissons d’extraction ATEX
Des caissons d’extraction ATEX pour une industrie chimique

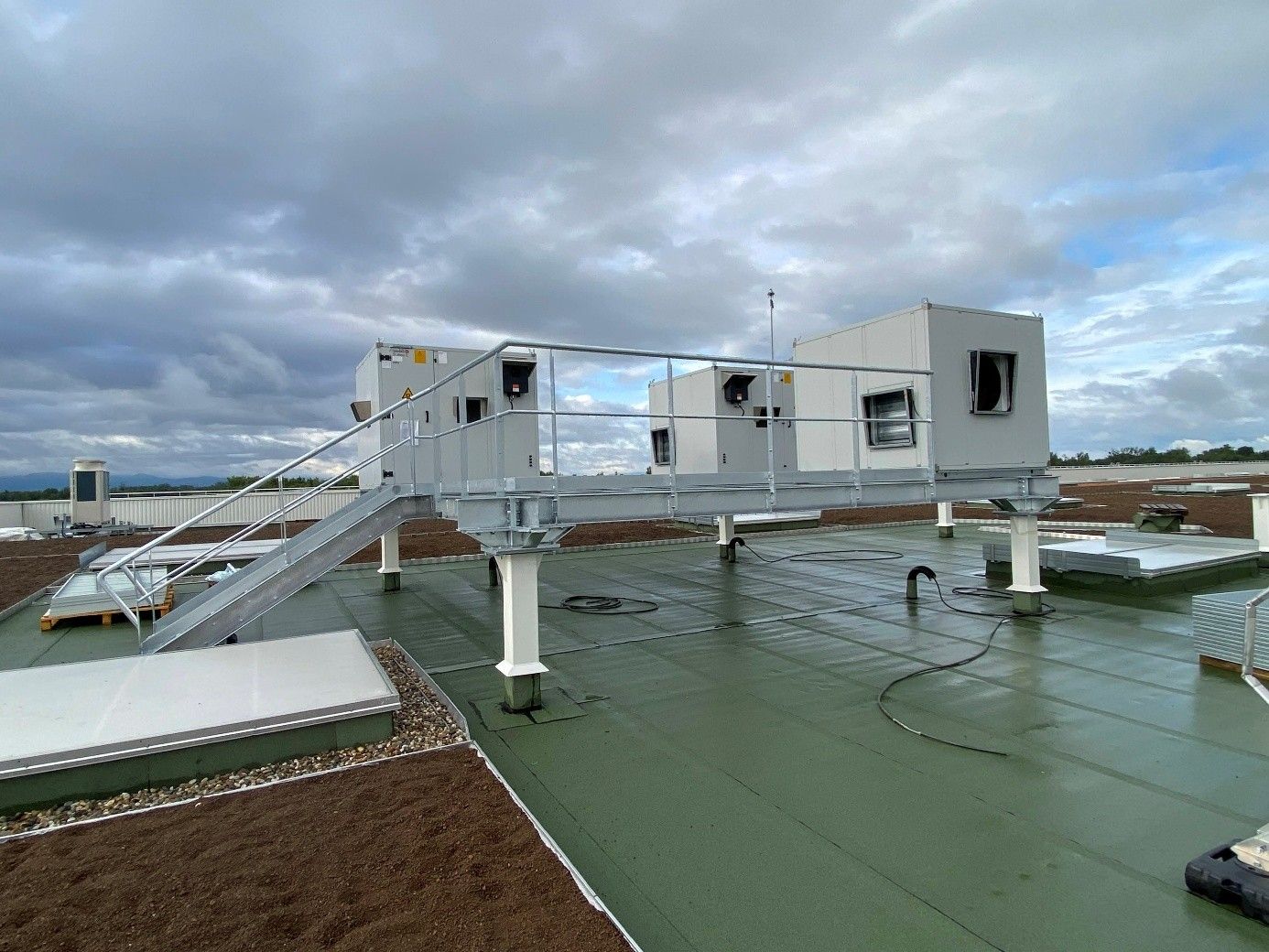

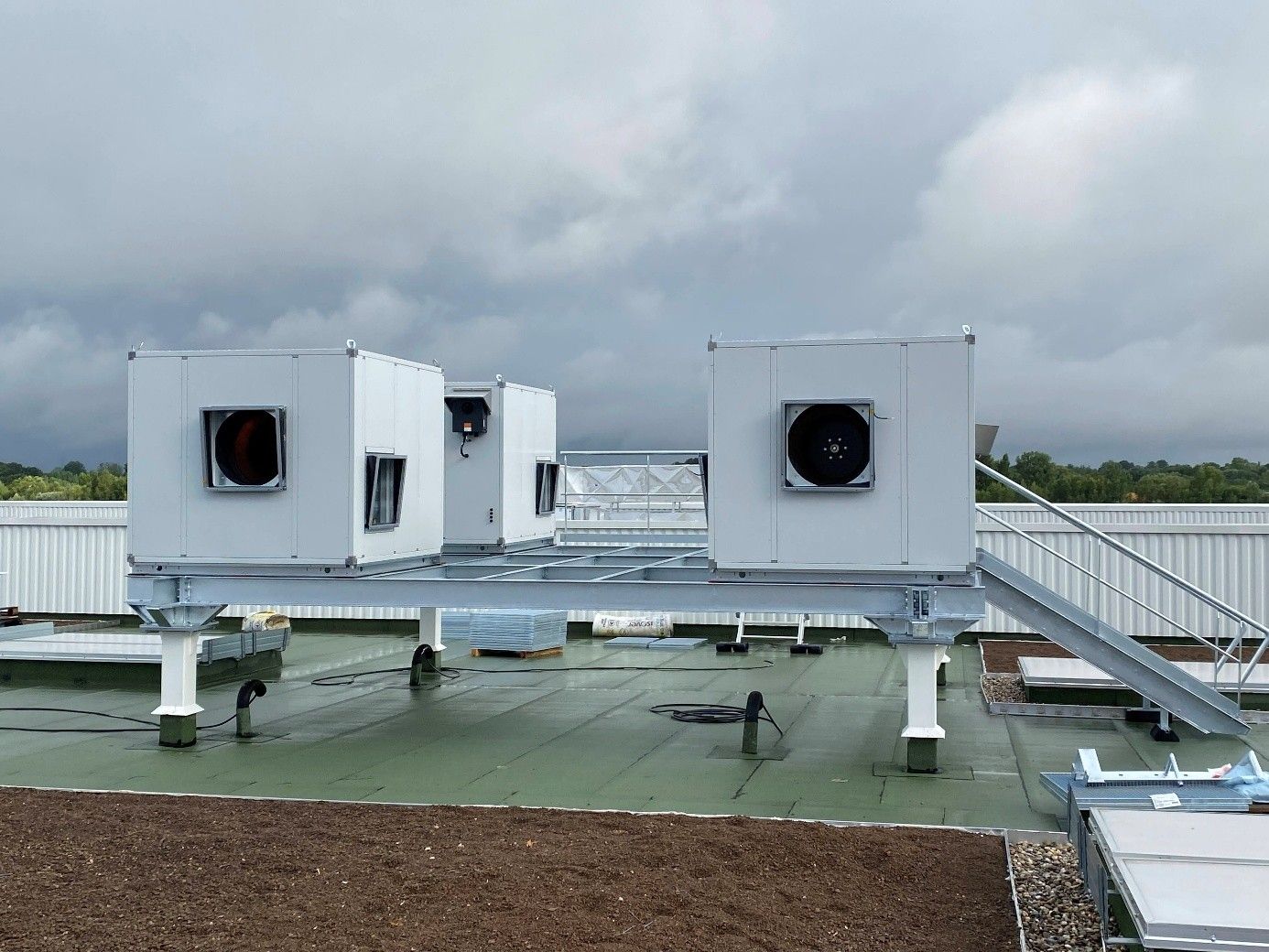

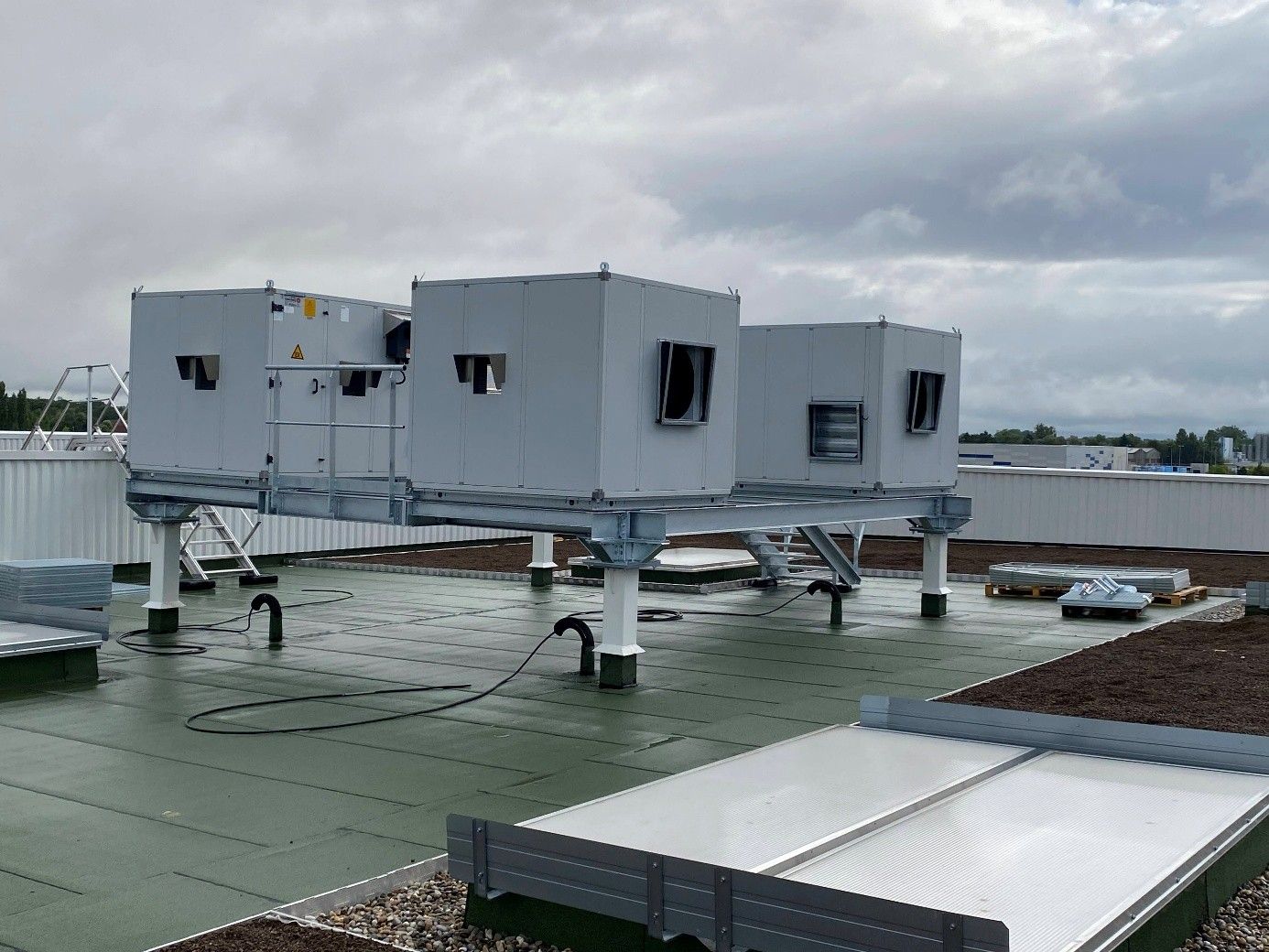

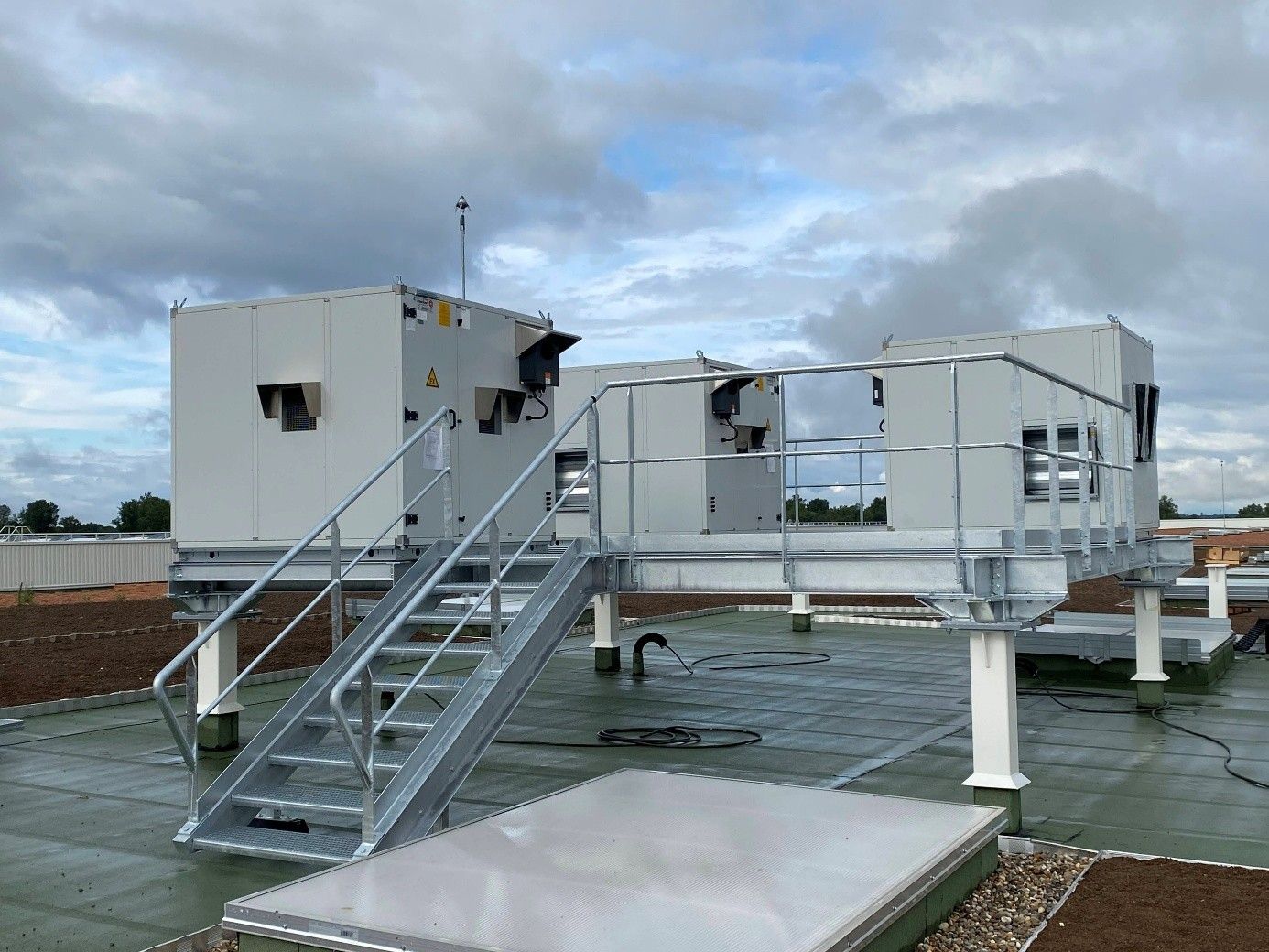

Dans le cadre d’un projet d’extraction d’air en industrie chimique, Rosenberg France a fourni trois caissons d’extraction ATEX destinés au traitement d’air contenant du Pentane. Ces caissons d’extraction ATEX ont été conçus pour garantir une extraction sécurisée en zone à atmosphère explosive.
En effet, dans ce type d’environnement, la sécurité de fonctionnement est prioritaire. L’installation devait permettre d’extraire efficacement les vapeurs tout en respectant les exigences réglementaires liées aux zones ATEX.
Chaque caisson d’extraction ATEX assure un débit d’air compris entre 16 000 et 18 000 m³/h, pour des pressions de fonctionnement de l’ordre de 1 600 à 1 800 Pa. Ainsi, l’extraction reste parfaitement adaptée aux contraintes du process industriel.
Une conception robuste pour des caissons d’extraction ATEX durables
Les caissons d’extraction ATEX ont été conçus en double peau isolée, intégrant 60 mm de laine de verre afin d’améliorer les performances acoustiques et thermiques.
De plus, la structure en acier galvanisé avec peinture anti-corrosion intérieure et extérieure, associée à une toiture aluminium, garantit une excellente tenue dans le temps malgré un environnement industriel exigeant.
La ventilation est assurée par des ventilateurs industriels de process ATEX Ø400 mm en aluminium AIMg3, spécialement adaptés aux atmosphères potentiellement explosives. Cette configuration renforce la fiabilité globale du caisson d’extraction ATEX.
Sécurité et continuité d’exploitation en zone ATEX
La sécurisation de l’installation faisait partie des points essentiels du projet. C’est pourquoi chaque caisson d’extraction ATEX est équipé d’un registre de sécurité classe 4 avec servo-moteur ATEX, ressort de retour et sortie analogique 4-20 mA permettant le pilotage et la supervision du système.
Grâce à cette configuration, le client bénéficie d’une installation fiable, sécurisée et conforme aux exigences d’exploitation en zone ATEX. La continuité de fonctionnement est ainsi assurée.
Une solution de caisson d’extraction ATEX conçue sur mesure
Avec des dimensions d’environ 2,4 m de long, 1,8 m de large et 2,3 m de haut, pour un poids proche de 1,5 tonne par unité, chaque caisson d’extraction ATEX a été conçu sur mesure afin de s’intégrer parfaitement aux contraintes du site.
Le choix des matériaux, l’orientation des équipements et les composants internes ont été adaptés pour répondre précisément aux besoins du process industriel. Cette approche personnalisée permet d’optimiser à la fois la sécurité et la durabilité de l’installation.
Une réalisation Rosenberg France
Cette réalisation démontre l’importance d’un caisson d’extraction ATEX adapté lorsque les contraintes de sécurité deviennent critiques. Une conception sur mesure permet non seulement de sécuriser l’installation, mais également d’assurer sa fiabilité dans le temps.
